GD20-004G-4 Перетворювач частоти 4кВт 380В 3ф. серії GD20

Артикул: GD20-004G-4

12 590 грн

17 985 грн

В наявності: 85

Увійти для відображення накопичувальної знижки

GD20 – це серія мініатюрних перетворювачів частоти із сучасним удосконаленим векторним алгоритмом управління. GD20 – це свого роду міні-інвертори загального призначення, які мають чудові функціональні можливості. Дане обладнання повністю доступне для настінного монтажу, а також для монтажу на DIN-рейку. Перетворювачі частоти серії GD20 компактні і потребують мінімальної кількості займаного простору.

За професійною консультацією звертайтеся до наших технічних спеціалістів — ми допоможемо підібрати оптимальне рішення саме для ваших завдань.

📞(096)35-90-777

📞(099)35-90-777

✉shop@aurum-electro.com.ua

Замовити швидко

Нагорода

Файли

Поширити у соцмережах

Модель	GD20-004G-4
Кількість на складі, шт.	85
Ціна (грн. з ПДВ)	12590.00
Наявність	В наявності
Потужність, кВт	4
Живлення	3ф 380В - 3ф 380В
Тип керування	Векторне
Гальмівний модуль	Так, вбудований
Дисплей	Вбудований, можна знімати
Гарантійний термін, міс.	24

GD20 використовують міжнародний вдосконалений алгоритм векторного керування.

Приводи серії GD20 мають чудові характеристики керування та керування завдяки технології безсенсорного векторного керування, а також покращують зручність використання та надійність завдяки розширеним апаратним конфігураціям та функціям програмного забезпечення, що відповідає вимогам різних промислових застосувань.
Серія GD20 потужністю 18,5 кВт~110 кВт стандартно постачається з вбудованим реактором постійного струму, вбудованим стандартним гальмівним блоком потужністю 18,5~37 кВт, додатковим вбудованим гальмівним блоком потужністю 45~110 кВт та повним спектром незалежних повітроводів, що підвищує надійність та продуктивність продукту.

Діапазон потужності:

одна фаза 220 В (-15%) — 240 В (+10%): 0.4 ~ 2.2 кВт
три фази 380 В (-15%) — 440 В (+10%): 0.75 ~ 110 кВт
три фази 220 В (-15%) — 240 В (+10%): 0.4 ~ 7.5 кВт

Переваги:

Відмінна продуктивність керування

Застосовує безсенсорне векторне керування для покращеної продуктивності.
Має автоматичне налаштування параметрів як статичного, так і обертового двигуна.

2. Оптимізована структурна конструкція

Компактні розміри економлять цінний монтажний простір.

3. Багата конфігурація та інтерфейси, потужна функціональність

Стандартний вбудований порт зв'язку RS485 з кількома клемами вводу/виводу та знімною клавіатурою для гнучкого польового застосування.
Вбудований реактор постійного струму (стандартний для моделей 18,5–110 кВт) покращує коефіцієнт потужності.
Інтегрований гальмівний блок (стандартний для моделей ≤37 кВт; опціональний для моделей 45–110 кВт).

4. Різні способи встановлення

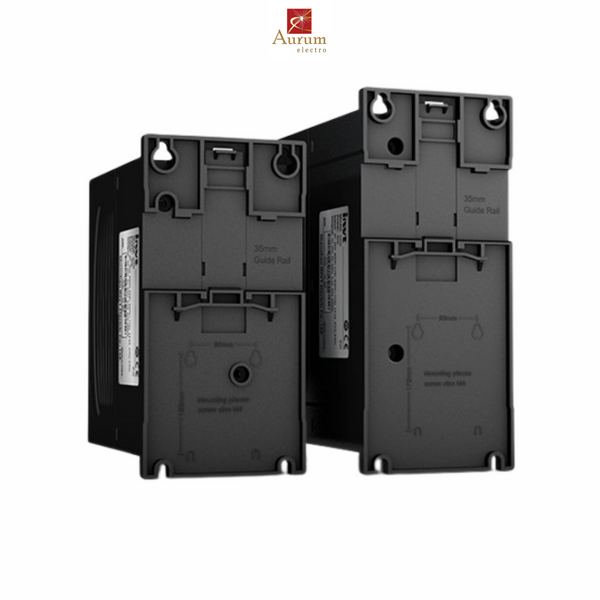

Моделі 380 В 2,2 кВт і нижче підтримують як монтаж на DIN-рейку, так і настінний монтаж; моделі 380 В 4 кВт і вище підтримують настінний монтаж та фланцевий монтаж.

5. Простота використання та обслуговування

Незалежно знімний вентилятор охолодження полегшує обслуговування.
Стандартна конфігурація включає зовнішню світлодіодну клавіатуру; підтримує додаткову світлодіодну клавіатуру з функцією копіювання параметрів, доступну для різноманітних потреб застосування.

6. Інтегровані функції для універсального застосування

Включає базовий ПЛК, багатошвидкісне керування, вбудований ПІД-регулятор, керування крутним моментом, багатоточкові криві V/F, кілька методів гальмування, гальмівну функцію при втраті потужності та багато іншого.

Застосування:

Машинне обладнання текстильної та харчової промисловості, полімерне обладнання, поліграфія та упаковка, обладнання для захисту навколишнього середовища, керамічне, деревообробне та конвеєрне обладнання.

Технічні характеристики:

Параметр		Значення
Вхідна потужність	Вхідна напруга (В)	AC 1PH 220В (-15%)-240В(+10%)
		AC 3PH 220В (-15%)-240В(+10%)
		AC 3PH 380В (-15%)-440В(+10%)
	Вхідний струм (A)	Дивіться номінальне значення
	Вхідна частота (Гц)	50Гц або 60Гц; Допустимий діапазон: 47-63Гц
Вихідна потужність	Вихідна напруга (В)	0-вхідна напруга
	Вихідний струм (A)	Дивіться номінальне значення
	Вихідна потужність (кВт)	Дивіться номінальне значення
	Вихідна частота (Гц)	0-400Гц
Технічні особливості керування	Режим керування	SVPWM, SVC
	Двигун	Асинхронний двигун
	Коефіцієнт регулювання швидкості	Асинхронний двигун 1: 100 (SVC)
	Точність регулювання швидкості	±0.2% (SVC)
	Коливання швидкості	± 0.3% (SVC)
	Час відгуку на зміну крутного моменту	<20мс (SVC)
	Точність керування крутним моментом	10%
	Пусковий крутний момент	0. 5Гц/150% (SVC)
	Перевантажувальна здатність	150% номінального струму: 1 хвилина
		180% номінального струму: 10 секунд
		200% номінального струму: 1 секунда
	Налаштування частоти	Цифрове налаштування, аналогове налаштування, налаштування імпульсної частоти, налаштування роботи на багатоступеневій швидкості, просте налаштування ПЛК.
Функція керування роботою	Метод налаштування частоти	налаштування багатошвидкісного режиму роботи, просте налаштування ПЛК, налаштування ПІД-регулятора, налаштування зв'язку Modbus, перемикання між комбінацією налаштувань та каналом налаштувань.
	Автоматичне регулювання напруги	автоматично підтримує стабільну напругу під час перехідних процесів напруги в мережі.
	Захист від несправностей	забезпечує комплексні функції захисту від несправностей: перевантаження по струму, перенапруга, знижена напруга, перегрівання, обрив фази та перевантаження тощо.
	Запуск після відстеження швидкості	плавний запуск для робочого двигуна
Периферійний інтерфейс	Аналоговий вхід	1 (AI2) 0–10В/0–20мА та 1 (AI3) –10–10В.
	Аналоговий вихід	2 (AO1, AO2) 0–10В/0–20мА.
	Цифровий вхід	4 загальні входи, макс. частота: 1кГц; 1 високошвидкісний вхід, макс. частота: 50кГц.
	Цифровий вихід	1 вихід терміналу Y1, 2 програмовані релейні виходи.
	Релейний вихід	RO1A NO, RO1B NC, RO1C загальний термінал; RO2A NO, RO2B NC, RO2C загальний термінал; Контактна спроможність: 3А/AC250В.
Загальні характеристики	Температура робочого середовища	–10–50°C, зниження на 1% на кожний додатковий 1°C при температурі вище 40°C.
	Реактор постійного струму	стандартний вбудований реактор постійного струму для перетворювачів частоти (≥18.5кВт).
	Режим встановлення	Настінне та рейкове встановлення перетворювачів частоти (однофазні 220В/трифазні 380В, ≤2.2кВт та трифазні 220В, ≤0.75кВт).
		Настінне та фланцеве встановлення перетворювачів частоти (трифазні 380В, ≥4кВт та трифазні 220В, ≥1.5кВт).
Інші	Блок гальмування	Стандартний для перетворювачів частоти (ПЧ) ≤37кВт та опціональний для ПЧ 45-110кВт
	Ступінь захисту	IP20. Примітка: ПЧ із пластиковим корпусом слід встановлювати в металеву розподільну шафу, яка відповідає ступеню захисту IP20, а її верхня частина — IP3Х.
	Охолодження	Повітряне охолодження
	Навколишнє середовище	Від -10 до 50°C, зниження на 1% на кожний додатковий 1°C
	Висота над рівнем моря	Якщо висота перевищує 1000 м і не більше 3000 м, знижуйте потужність пристрою на 1% на кожні збільшені 100 м. Якщо висота перевищує 2000 м, встановіть ізолюючий трансформатор на вхідній клемі ПЧ. Якщо висота перевищує 3000 м і не більше 5000 м, будь ласка, зверніться до нашої компанії за технічною консультацією. Не рекомендується використовувати ПЧ на ділянці, де висота перевищує 5000 м.
	Рівень забруднення	Рівень 2
	ЕМС-фільтр	Моделі 3Ф 380В 4кВт і вище, 3Ф 220В 1.5кВт і вище можуть задовольнити вимоги IEC61800-3 C3, інші моделі можуть задовольнити вимоги IEC61800-3 C3 шляхом встановлення опціонального зовнішнього фільтра. Уся серія може задовольнити вимоги IEC61800-3 C2 шляхом встановлення опціонального зовнішнього фільтра.
	Безпека	Відповідає вимогам СЕ.
