| Асортимент продукції |

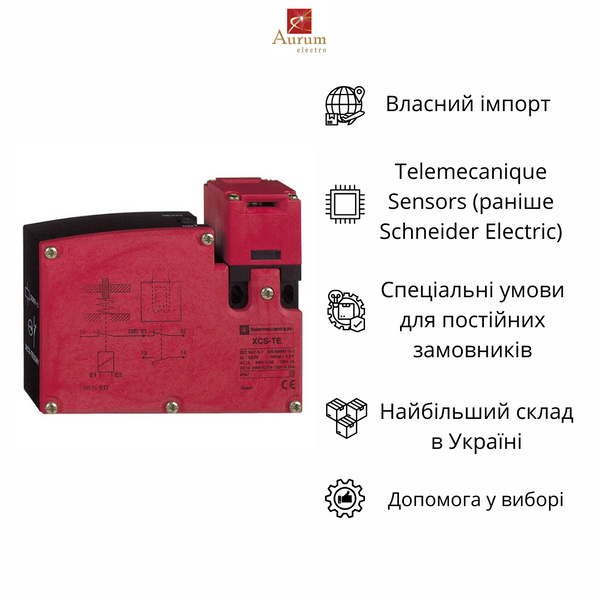

Запобіжні вимикачі Telemecanique XCS |
| Тип продукту або компонента |
Запобіжний вимикач |
| Назва компонента |
XCSTE |
| Дизайн |
Прямокутний |
| Матеріал |
пластик |
| Головний тип |
Турельна головка з ключем |
| Тип і склад контактів |
2 NC |
| Контактна операція |
Повільна перерва, одночасний |
| Тип і склад електромагнітних контактів |
1 НІ (повільна перерва) |
| Кабельний ввід |
1 різьбовий вхід для M16 x 1,5 |
| Електромагнітне блокування |
Блокування при знеструмленні та розблокування при подачі напруги соленоїда |
| [Us] номінальна напруга живлення |
24 В - 20...10 % |
| Зовнішній діаметр кабелю |
7…10 mm |
| Електричне підключення |
Клема, затискна здатність: 1 x 0,5...2 x 1,5 мм² з або без кабелю |
| Кількість полюсів |
2 |
| Опис параметрів блокування |
З блокуванням, блокування соленоїдом |
| Insulation |
Подвійна ізоляція |
| Позитивне відкриття |
З NC контактом |
| Тип напруги живлення |
ЕЙСІ ДІСІ |
| Частота подачі |
50/60 Hz |
| Коефіцієнт навантаження |
1 |
| Споживана потужність у ВА |
10 VA |
| Механічна міцність |
1000000 cycles |
| Мінімальна сила позитивного відкриття |
15 N |
| Мінімальна швидкість спрацьовування |
0.01 m/s |
| Максимальна швидкість спрацьовування |
0.5 m/s |
| [Ie] номінальний робочий струм |
0.55 A at 125 V, DC-13, Q300 відповідно до EN/IEC 60947-5-1, 0.27 A at 250 V, DC-13, Q300 відповідно до EN/IEC 60947-5-1, 3 A at 120 В, AC-15, B300 відповідно до EN/IEC 60947-5-1, 1.5 A at 240 В, AC-15, B300 відповідно до EN/IEC 60947-5-1 |
| [Ithe] звичайний закритий тепловий струм |
6 A |
| [Ui] номінальна напруга ізоляції |
300 V відповідно до UL 508, 500 V відповідно до EN/IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга |
6 kV відповідно до EN/IEC 60947-5-1 |
| Захист від короткого замикання |
10 A cartridge fuse type gG (gl) |
| Привід примусового відведення rtc |
500 N |
| Максимальна швидкість роботи |
10 cyc/mn for maximum durability |
| Рівень безпеки |
Може досягати категорії 4 за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати PL = e за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати SIL 3 за допомогою відповідної система моніторингу та правильно підключена відповідно до EN/IEC 61508 |
| Дані про надійність безпеки |
B10d = 5000000 значення, надане для терміну служби 20 років, обмеженого механічним або контактним зносом |
| Матеріал корпусу |
ПА (поліамід) |
| Матеріал голови |
ПА (поліамід) |
| Глибина |
33 mm |
| Висота |
94 mm |
| Ширина |
110 mm |
| Вага нетто |
0.36 kg |
| Стандарти |
EN/ISO 12100, EN/IEC 60947-5-1, UL 508, EN/IEC 60204-1, CSA C22.2 No 14, EN 1088/ISO 14119 |
| Сертифікати продукції |
УЛ, CSA |
| Захисна обробка |
TC |
| Температура навколишнього повітря для роботи |
-25…60 °C |
| Температура навколишнього повітря для зберігання |
-40…70 °C |
| Стійкість до вібрації |
5 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість |
10 gn for 11 ms відповідно до IEC 60068-2-27 |
| Клас захисту від ураження електричним струмом |
Клас II відповідно до EN/IEC 61140 |
| Ступінь захисту IP |
IP67 відповідно до EN/IEC 60529 та EN/IEC 60947-5-1 |
| Тип упаковки 1 |
ПКE |
| Кількість одиниць в упаковці 1 |
1 |
| Пакет 1 Висота |
4.0 cm |
| Пакет 1 Ширина |
11.5 cm |
| Пакет 1 Довж |
11.0 cm |
| Пакет 1 Вага |
396.0 g |
| Тип одиниці упаковки 2 |
S02 |
| Кількість одиниць в упаковці 2 |
22 |
| Пакет 2 Висота |
15.0 cm |
| Пакет 2 Ширина |
30.0 cm |
| Пакет 2 Довж |
40.0 cm |
| Пакет 2 Вага |
9.022 kg |
| Статус стійкої пропозиції |
Продукт Green Premium |
| Регламент REACh |
Декларація REACh |
| Директива ЄС RoHS |
Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті |
Так |
| Інформація про звільнення від RoHS |
Так |
| Розкриття інформації про навколишнє середовище |
Екологічний профіль продукту |
| Профіль круглості |
Інформація про кінець життя |
| Гарантія |
12 місяців |
