| Асортимент продукції |
Запобіжні вимикачі Telemecanique XCS |
| Тип продукту або компонента |

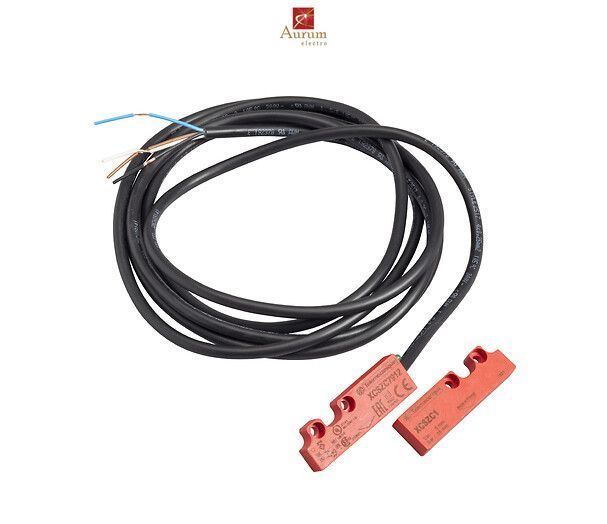

Кодований магнітний перемикач |
| Назва компонента |
XCSDMC |
| Дизайн |
Прямокутний, компактний |
| Розмір |
51 x 16 x 7 mm |
| Тип і склад контактів |
1 НК + 1 НІ |
| Контактна операція |
Похитнувся |
| Матеріал |
пластик |
| Електричне підключення |
Попередньо підключений кабель |
| Склад кабелю |
4 x 0.25 mm² |
| Довжина кабелю |
2 m |
| Кількість полюсів |
2 |
| Напрямки підходу |
3 напрямки |
| [Ue] номінальна робоча напруга |
24 В постійного струму |
| [Ui] номінальна напруга ізоляції |
100 V DC |
| [Sa] гарантована робоча відстань |
5 mm |
| [Sar] гарантована відстань |
15 mm |
| Максимальний [Ie] номінальний робочий струм |
100 mA |
| [Uimp] номінальна імпульсна витримувана напруга |
2.5 kV відповідно до EN/IEC 60947-5-1 |
| Опір між клемами |
10 Ohm |
| Захист від короткого замикання |
500 mA external cartridge fuse type gG (gl) |
| Матеріал контактів |
Родій |
| Електрична довговічність |
1200000 cycles |
| Максимальна напруга комутації |
100 V DC |
| Комутаційна здатність в мА |
0,1...100 мА |
| Опір ізоляції |
1000 МОм |
| Розривна здатність |
10 VA |
| Частота перемикання |
150 Hz |
| Рівень безпеки |
Може досягати категорії 4 за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати PL = e за допомогою відповідної системи моніторингу та правильно підключеної мережі відповідно до EN/ISO 13849-1. Може досягати SIL 3 за допомогою відповідної система моніторингу та правильно підключена відповідно до EN/IEC 61508 |
| Дані про надійність безпеки |
B10d = 50000000 значення, надане для терміну служби 20 років, обмеженого механічним або контактним зносом |
| Корпус material |
Термопластичний PBT |
| Матеріал кабелю |
ПВХ |
| Глибина |
7 mm |
| Висота |
51 mm |
| Ширина |
16 mm |
| Вага нетто |
0.101 kg |
| Стандарти |
ISO 14119, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/ISO 12100, UL 508, EN/IEC 60204-1 |
| Сертифікати продукції |
УЛ, CSA |
| Захисна обробка |
TH |
| Температура навколишнього повітря для роботи |
-25…85 °C |
| Температура навколишнього повітря для зберігання |
-40…85 °C |
| Стійкість до вібрації |
10 gn (f= 10…150 Hz) відповідно до IEC 60068-2-6 |
| Ударостійкість |
30 gn for 11 ms відповідно до IEC 60068-2-27 |
| Максимальна чутливість до магнітних полів |
0.3 mT |
| Клас захисту від ураження електричним струмом |
Клас II відповідно до EN/IEC 61140 |
| Ступінь захисту IP |
IP66 відповідно до IEC 60529, IP67 відповідно до IEC 60529 |
| Тип упаковки 1 |
ПКE |
| Кількість одиниць в упаковці 1 |
1 |
| Пакет 1 Висота |
3.800 cm |
| Пакет 1 Ширина |
13.500 cm |
| Пакет 1 Довж |
15.000 cm |
| Пакет 1 Вага |
104.000 g |
| Тип одиниці упаковки 2 |
S02 |
| Кількість одиниць в упаковці 2 |
20 |
| Пакет 2 Висота |
15.000 cm |
| Пакет 2 Ширина |
30.000 cm |
| Пакет 2 Довж |
40.000 cm |
| Пакет 2 Вага |
2.565 kg |
| Тип одиниці упаковки 3 |
P06 |
| Кількість одиниць в упаковці 3 |
320 |
| Пакет 3 Висота |
77.000 cm |
| Пакет 3 Шир |
80.000 cm |
| Пакет 3 Довж |
60.000 cm |
| Пакет 3 Вага |
49.540 kg |
| Регламент REACh |
Декларація REACh |
| REACh вільний від SVHC |
Так |
| Директива ЄС RoHS |
Декларація ЄС RoHS |
| Без токсичних важких металів |
Так |
| Без ртуті |
Так |
| Інформація про звільнення від RoHS |
Так |
| Гарантія |
12 місяців |
