| Асортимент продукції |
OsiSense XC |
| Назва серії |
Special format |
| Тип продукту або компонента |
Кінцевий вимикач |
| Особливе застосування продукту |
Для контролю зсуву конвеєрної стрічки |
| Коротка назва пристрою |
XCRT |
| Конструкція датчика |
- |
| Статура |
Виправлено |
| Головний тип |
Поворотна головка |
| Матеріал |
метал |
| Режим фіксації |
По тілу |
| Рух робочої головки |
Ротарі |
| Тип оператора |
Пружинний поворотний ролик з оцинкованої сталі з важелем |
| Тип підходу |
Бічний підхід, 2 напрямки |
| Електричне підключення |
Гвинтові клеми, затискна здатність: 1 x 0,5...2 x 2,5 мм² |
| Кількість полюсів |
2 |
| Тип і склад контактів |
2 C/O |
| Контактна операція |
Миттєве дію |
| Контактний блок на напрямок [схема керування] |
2 на напрямок |
| Позитивне відкриття |
без |
| Матеріал корпусу |
Цинковий сплав |
| Приведення в дію перемикача |
По конвеєру |
| Кабельний ввід |
1 вхід для кабельного вводу Стор. 13.5, cable outer diameter: 9…12 mm відповідно до NF C 68-300 |
| Форма ізоляції контактів |
За |
| Кількість кроків |
2 |
| Мінімальний крутний момент для відключення |
1 N.m |
| Мінімальна швидкість спрацьовування |
0.01 m/min |
| Кут сполучення |
10 ° for fault signalling, 18 ° for stopping of the conveyor belt |
| Максимальний кут зміщення |
-90 °, 90 ° |
| Позначення контактного коду |
A300, AC-15 (Ue = 240 В), Ie = 3 A відповідно до EN/IEC 60947-5-1 appendix A, Q300, DC-13 (Ue = 250 V), Ie = 0.27 A відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції |
300 V відповідно до UL 508, 500 V (ступінь забруднення 3) відповідно до IEC 60947-1, 500 V (ступінь забруднення 3) відповідно до VDE 0110, 300 V відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах |
25 MOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга |
6 kV відповідно до IEC 60664, 6 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання |
10 A cartridge fuse, type gG |
| Електрична довговічність |
5000000 cycles, DC-13, inductive load type, 120 В, 4 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, inductive load type, 24 В, 7 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, inductive load type, 48 В, 10 W, operating rate <60 cyc/mn, load factor: 0.5 відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність |
300000 cycles |

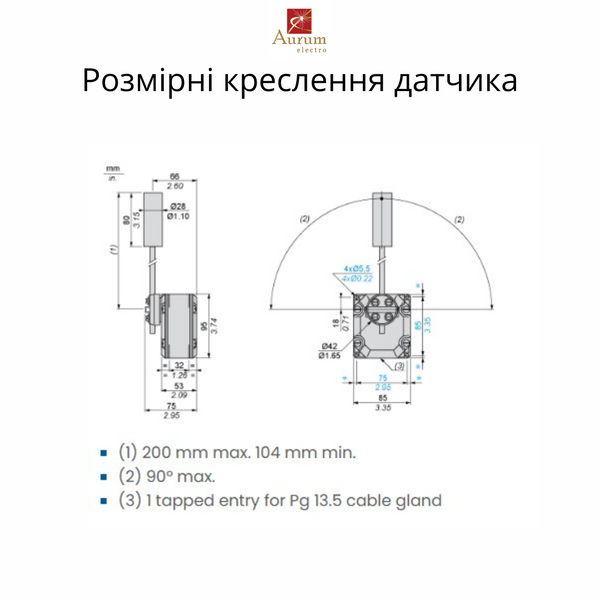

| Ширина |
85 mm |
| Висота |
95 mm |
| Глибина |
75 mm |
| Вага нетто |
1.17 kg |
| Опис клем ISO №1 |
(11-12)NC, (13-14)НВ |
| Ударостійкість |
30 gn for 18 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації |
9 gn (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP |
IP65 відповідно до IEC 60529 |
| Категорія перенапруги |
Клас I відповідно до IEC 61140, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи |
-25…70 °C |
| Температура навколишнього повітря для зберігання |
-40…70 °C |
| Захисна обробка |
TC |
| Стандарти |
EN 60947-5-1, NF C 79-130, CSA C22.2 No 14, IEC 60947-5-1, IEC 60204-1, EN 60204-1 |
| Тип упаковки 1 |
ПКE |
| Кількість одиниць в упаковці 1 |
1 |
| Пакет 1 Висота |
9.000 cm |
| Пакет 1 Ширина |
23.500 cm |
| Пакет 1 Довж |
13.300 cm |
| Пакет 1 Вага |
1.306 kg |
| Тип одиниці упаковки 2 |
S02 |
| Кількість одиниць в упаковці 2 |
4 |
| Пакет 2 Висота |
15.000 cm |
| Пакет 2 Ширина |
30.000 cm |
| Пакет 2 Довж |
40.000 cm |
| Пакет 2 Вага |
5.735 kg |
| Тип одиниці упаковки 3 |
P06 |
| Кількість одиниць в упаковці 3 |
64 |
| Пакет 3 Висота |
75.000 cm |
| Пакет 3 Шир |
60.000 cm |
| Пакет 3 Довж |
80.000 cm |
| Пакет 3 Вага |
98.084 kg |
| Статус стійкої пропозиції |
Продукт Green Premium |
| Регламент REACh |
Декларація REACh |
| Директива ЄС RoHS |
Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті |
Так |
| Інформація про звільнення від RoHS |
Так |
| Розкриття інформації про навколишнє середовище |
Екологічний профіль продукту |
| Профіль круглості |
Немає необхідності в спеціальних операціях з переробки |
| Гарантія |
12 місяців |
