| Асортимент продукції |
Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії |
Стандартний format |
| Тип продукту або компонента |
Кінцевий вимикач |
| Коротка назва пристрою |
XCNR |
| Конструкція датчика |
Компактний |
| Скинути |
с |
| Статура |
Виправлено |
| Головний тип |
Поворотна головка |
| Матеріал |
пластик |
| Матеріал корпусу |
пластик |
| Матеріал голови |
пластик |
| Режим фіксації |
По тілу |
| Рух робочої головки |
Ротарі |
| Тип оператора |
Пружинний поворотний роликовий важіль термопластик |
| Тип підходу |
Бічний підхід, 2 напрямки |
| Кількість полюсів |
2 |
| Тип і склад контактів |
1 НК + 1 НІ |
| Контактна операція |
Миттєве дію |

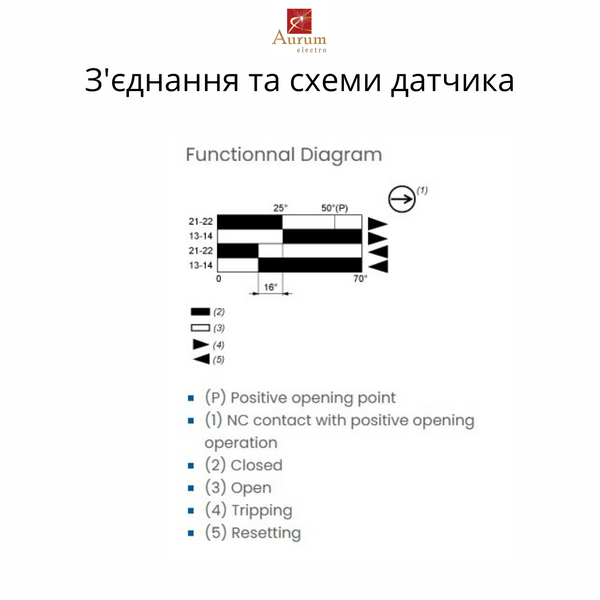

| Приведення в дію перемикача |
Кулачок на 30° |
| Електричне підключення |
Гвинтові клеми, затискна здатність: 1 x 0,34...2 x 1,5 мм² |
| Кабельний ввід |
1 вхід для кабельного вводу M20 x 1,5, cable outer diameter: 7…13 mm |
| Форма ізоляції контактів |
Zb |
| Позитивне відкриття |
с |
| Мінімальний крутний момент позитивного відкриття |
0.15 N.m |
| Мінімальний крутний момент для відключення |
0.1 N.m |
| Максимальна швидкість спрацьовування |
1.5 m/s |
| Позначення контактного коду |
A300, AC-15 (Ue = 240 В), Ie = 3 A, Ithe = 10 A відповідно до EN/IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до EN/IEC 60947-5-1 appendix A |
| [Ui] номінальна напруга ізоляції |
300 V відповідно до UL 508, 500 V (ступінь забруднення 3) відповідно до EN/IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| [Uimp] номінальна імпульсна витримувана напруга |
6 kV відповідно до IEC 60664, 6 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання |
10 A cartridge fuse, type gG |
| Механічна міцність |
100000 cycles |
| Ударостійкість |
50 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації |
25 грн (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Ступінь захисту IP |
IP65 відповідно до IEC 60529 |
| Ступінь захисту IK |
IK04 відповідно до EN 50102 |
| Клас захисту від ураження електричним струмом |
Клас II відповідно до IEC 61140, Клас II відповідно до NF C 20030 |
| Температура навколишнього повітря для роботи |
-25…70 °C |
| Температура навколишнього повітря для зберігання |
-40…70 °C |
| Захисна обробка |
TC |
| Сертифікати продукції |
CCC, УЛ, CSA |
| Стандарти |
УЛ 508, IEC 60204-1, CSA C22.2 No 14, IEC 60947-5-1, EN 60947-5-1, EN 60204-1 |
| Тип упаковки 1 |
ПКE |
| Кількість одиниць в упаковці 1 |
1 |
| Пакет 1 Висота |
11.0 cm |
| Пакет 1 Ширина |
16.0 cm |
| Пакет 1 Довж |
31.0 cm |
| Пакет 1 Вага |
106.0 g |
| Тип одиниці упаковки 2 |
BB1 |
| Кількість одиниць в упаковці 2 |
20 |
| Пакет 2 Висота |
11.0 cm |
| Пакет 2 Ширина |
16.0 cm |
| Пакет 2 Довж |
31.0 cm |
| Пакет 2 Вага |
2.13 kg |
| Тип одиниці упаковки 3 |
PAL |
| Кількість одиниць в упаковці 3 |
480 |
| Пакет 3 Висота |
60.0 cm |
| Пакет 3 Шир |
80.0 cm |
| Пакет 3 Довж |
480.0 cm |
| Пакет 3 Вага |
88.8 kg |
| Статус стійкої пропозиції |
Продукт Green Premium |
| Регламент REACh |
Декларація REACh |
| Директива ЄС RoHS |
Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті |
Так |
| Інформація про звільнення від RoHS |
Так |
| Розкриття інформації про навколишнє середовище |
Екологічний профіль продукту |
| Профіль круглості |
Інформація про кінець життя |
| Гарантія |
12 місяців |
