| Асортимент продукції |
Кінцеві вимикачі Telemecanique XC Стандартний |
| Назва серії |
Стандартний format |
| Тип продукту або компонента |
Кінцевий вимикач |
| Коротка назва пристрою |
XCKD |
| Конструкція датчика |
Компактна форма C, що відповідає CENELEC EN 50047 |
| Статура |
Виправлено |
| Головний тип |
Головка плунжера |
| Матеріал |
метал |
| Режим фіксації |
По тілу |
| Рух робочої головки |
Лінійний |
| Тип оператора |
Сталевий плунжер пружинного поворотного ролика |

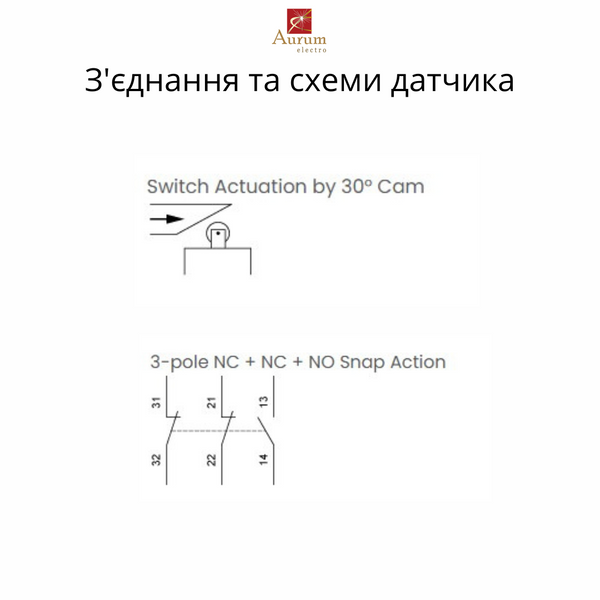

| Приведення в дію перемикача |
Кулачок на 30° |
| Тип підходу |
Бічний підхід, 2 напрямки |
| Електричне підключення |
Гвинтові клеми, затискна здатність: 1 x 0,34...2 x 0,75 мм² |
| Номер кабельного входу |
1 tapped entry for M16 x 1.5 cable gland (included) 4…8 mm |
| Кількість полюсів |
3 |
| Тип і склад контактів |
2 NC + 1 НІ |
| Форма ізоляції контактів |
Zb |
| Контактна операція |
Миттєве дію |
| Кількість кроків |
1 |
| Мінімальна сила для спотикання |
12 N |
| Максимальна швидкість спрацьовування |
0.5 m/s |
| Ступінь захисту IP |
IP66 відповідно до IEC 60529, IP67 відповідно до IEC 60529 |
| Матеріал корпусу |
Замак |
| Матеріал голови |
Замак |
| Мінімальна сила позитивного відкриття |
36 N |
| Мінімальна швидкість спрацьовування |
0.01 m/min |
| Позначення контактного коду |
B300, AC-15 (Ue = 240 В), Ie = 1.5 A відповідно до EN 60947-5-1, B300, AC-15 (Ue = 240 В), Ie = 1.5 A відповідно до IEC 60947-5-1 appendix A, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до EN 60947-5-1, R300, DC-13 (Ue = 250 V), Ie = 0.1 A відповідно до IEC 60947-5-1 appendix A |
| [Ithe] звичайний закритий тепловий струм |
6 A AC |
| [Ui] номінальна напруга ізоляції |
300 V відповідно до UL 508, 400 V (ступінь забруднення 3) відповідно до IEC 60947-1, 300 V відповідно до CSA C22.2 No 14 |
| Максимальний опір на клемах |
25 MOhm відповідно до IEC 60255-7 category 3 |
| [Uimp] номінальна імпульсна витримувана напруга |
4 kV відповідно до IEC 60664, 4 kV відповідно до IEC 60947-1 |
| Захист від короткого замикання |
6 A cartridge fuse, type gG |
| Електрична довговічність |
5000000 cycles, DC-13, inductive load type, 120 В, 2 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, inductive load type, 24 В, 4 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C, 5000000 cycles, DC-13, inductive load type, 48 В, 3 W, operating rate <3600 cyc/mn, load factor: 0.5, DC відповідно до IEC 60947-5-1 appendix C |
| Механічна міцність |
10000000 cycles |
| Маркування |
II2 D-Ex tb IIIC T85°C Db IP66/67 |
| Ширина |
31 mm |
| Висота |
65 mm |
| Глибина |
30 mm |
| Ударостійкість |
50 gn for 11 ms відповідно до IEC 60068-2-27 |
| Стійкість до вібрації |
25 грн (f= 10…500 Hz) відповідно до IEC 60068-2-6 |
| Клас захисту від ураження електричним струмом |
Клас I відповідно до IEC 61140, Клас I відповідно до NF C 20-030 |
| Температура навколишнього повітря для роботи |
-20…60 °C |
| Захисна обробка |
TC |
| Запилена зона |
Зона 21 - 22 |
| Сертифікати продукції |
INERIS 04АTEX0014X, IEC-Ex INE 17.0020X |
| Стандарти |
EN/IEC 60079-31, EN/IEC 60079-0 |
| Директиви |
2014/34/EU - Директива ATEX |
| Тип упаковки 1 |
ПКE |
| Кількість одиниць в упаковці 1 |
1 |
| Пакет 1 Висота |
9 cm |
| Пакет 1 Ширина |
9.5 cm |
| Пакет 1 Довж |
15.5 cm |
| Пакет 1 Вага |
231 g |
| Тип одиниці упаковки 2 |
S03 |
| Кількість одиниць в упаковці 2 |
10 |
| Пакет 2 Висота |
30 cm |
| Пакет 2 Ширина |
30 cm |
| Пакет 2 Довж |
40 cm |
| Пакет 2 Вага |
2.782 kg |
| Статус стійкої пропозиції |
Продукт Green Premium |
| Регламент REACh |
Декларація REACh |
| Директива ЄС RoHS |
Проактивна відповідність (Продукція поза юридичною сферою ЄС RoHS) |
| Без ртуті |
Так |
| Інформація про звільнення від RoHS |
Так |
| Розкриття інформації про навколишнє середовище |
Екологічний профіль продукту |
| Профіль круглості |
Немає необхідності в спеціальних операціях з переробки |
| Гарантія |
12 місяців |
