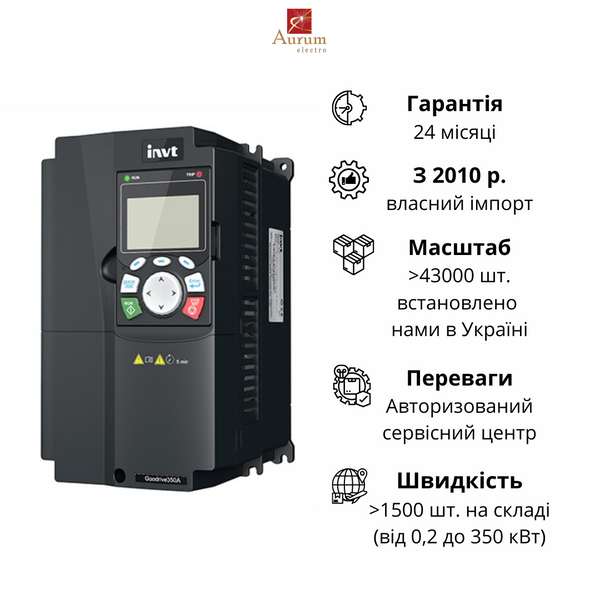

GD350A-200G/220P-4 Перетворювач частоти 200/220 кВт, ном. вихідний струм 380А GD350A-200G/220P-4

GD350A – серія високоефективних багатофункціональних перетворювачів частоти

У моделі GD350A використовується спеціалізований процесор для керування двигуном. Пристрій вирізняється високою масштабованістю та зручністю в експлуатації завдяки підтримці режимів SVPWM , SVC, VC, функції STO, РК-панелі керування тощо. Універсальність моделей серій G та P дозволяє задовольнити більшість експлуатаційних вимог. Крім того, GD350A підтримує керування через мобільний додаток і має можливості для вторинної розробки (кастомізації).

GD350A поєднує в собі широкий набір функцій, що дозволяє ефективно працювати з різними типами навантажень і задовольняти різноманітні потреби.

Діапазон напруги:

• AC 3PH 380V(-15%) ‒ 440V(+10%)

Переваги:

1. Потужні можливості керування, сумісні з різними типами двигунів.

• Здатний керувати синхронними двигунами з постійними магнітами (PMSM), асинхронними двигунами та синхронними реактивними двигунами (потрібне спеціалізоване програмне забезпечення), включаючи двигуни з прямим приводом, PMSM, шпинделі двигунів, асинхронні серводвигуни, стандартні асинхронні двигуни, синхронні реактивні двигуни та серводвигуни.
• Підтримує кілька алгоритмів керування: V/F, векторне керування з розімкнутим контуром та векторне керування з замкнутим контуром.

2. Потужне керування двигуном з високою точністю.

• Характеристики керування швидкістю та крутним моментом: динамічне падіння швидкості з векторним керуванням з замкнутим контуром <0,25%, перевищення швидкості <5%, реакція крутного моменту <5 мс.
• Характеристики керування на низькій швидкості: коефіцієнт регулювання швидкості понад 1:200 для PMSM; 100% крутний момент двигун-генератор; 150% нульова швидкість (короткочасне) зависання.
• Керування асинхронним двигуном (наразі підтримується спеціалізованим програмним забезпеченням): підтримує керування з розімкнутим контуром (коефіцієнт регулювання швидкості 1:100) та векторне керування з замкнутим контуром; Динамічний розподіл струму з оптимальним кутом вектора, що автоматично підбирається для різних умов швидкості та крутного моменту.

3. Висока адаптивність до синхронних двигунів.

• Автоматичне налаштування параметрів двигуна однією клавішею та самоадаптація параметрів циклу для запуску без необхідності введення в експлуатацію.

4. Інтеграція режимів G (загальне призначення) та P (насоси/вентилятори) для гнучкого вибору моделі.

• Підтримка інтеграції режимів G/P робить управління обладнанням зручнішим і підвищує конкурентоспроможність у сценаріях застосування з легким навантаженням.

5. Широкі можливості розширення та гнучка конфігурація.

• Опціональні плати вводу-виводу (I/O) для додаткових цифрових/аналогових входів і виходів, а також релейних виходів.
• Опціональні плати живлення для підключення зовнішнього джерела 24 В, що спрощує введення в експлуатацію на об'єкті.
• Опціональні плати розширення для зв'язку: PROFINET, CANopen, PROFIBUS-DP, EtherNet/IP, Modbus TCP, EtherCAT тощо.

6. Функціональна безпека.

• Вбудована функція безпечного відключення крутного моменту (STO), що відповідає рівню SIL2.

7. Підтримка контролю температури двигуна для його покращеного захисту.

• Відсутність потреби в окремому перетворювачі сигналу спрощує впровадження системи/

8. Підтримка вторинної розробки (програмування користувачем).

• Опціональна програмована плата розширення з підтримкою мови інструкцій, релейно-контактних схем (Ladder Diagram) та послідовних функціональних схем (SFC), а також із пам'яттю для програм обсягом 16 тис. кроків; це дозволяє виконувати вторинну розробку та знижує вартість системи.

9. Енергозбереження.

• Підтримує енергозберігаюче керування (MTPA), зменшуючи втрати двигуна.
• VF та векторне керування підтримують нові алгоритми, зменшуючи струм малого навантаження на 30%.
• Нижчий рівень гармонік струму (<7%), зменшуючи нагрівання двигуна; випадкова ШІМ-модуляція для тихішої роботи.

10. Універсальне оновлення прошивки.

• Дистанційне оновлення через RS485, локальний послідовний порт або карту розширення 4G.
• Локальне оновлення через USB-флеш-накопичувач.

11. Зручний HMI.

• Стандартна багатофункціональна РК-клавіатура зі зручним дизайном, що пріоритезує користувацький досвід.

Застосування:

Пакувальне, поліграфічне та текстильне виробництво: намотувальні та розмотувальні машини, лінії для різання матеріалів, друкарські верстати та етикеточні машини.

Металургія та металообробка: прокатні стани, металорізальні та фрезерні верстати з ЧПК.

Насосне обладнання, вентиляція та компресори: потужні водяні насоси та насосні станції, промислові вентилятори та димососи великої потужності, повітряні та холодильні компресори.

Будівельна та гірничодобувна промисловість: стрічкові та скребкові конвеєри, бетономішалки, міксери та млини, екструдери для виробництва пластику та будівельних сумішей.

Технічні характеристики:
