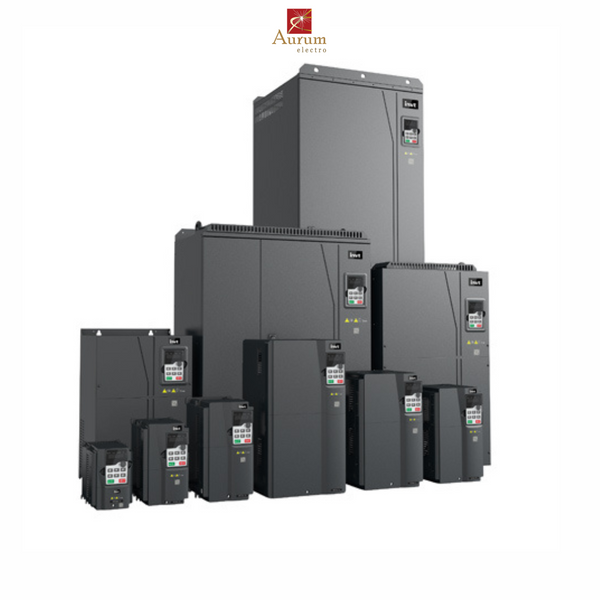

GD350-19-018G-4-B Перетворювач частоти 18 кВт, 380V 38 A, cерії GD350-19 GD350-19-018G-4-B

GD350-19: Частотні перетворювачі нового покоління для кранового обладнання

Серія частотних перетворювачів GD350-19 – це частотний перетворювач нового покоління, розроблений INVT для кранів, використовуючи передові технології керування, засновані на більш ніж десятирічному накопиченому досвіді роботи в крановому секторі. Частотний перетворювач має багатий набір функцій делікатного керування для вантажопідйомної галузі та функції STO, і може широко застосовуватися в різних країнах у різних галузях, таких як порти, заводи, будівельні майданчики та гірничодобувна промисловість, забезпечуючи відмінну продуктивність керування, комплексні функції безпеки та гнучкі можливості розширення.

Діапазон потужності:

• AC 380 В (-15%)–440 В (+10%) 1,5–500 кВт
• AC 520 В (-15%)–690 В (+10%) 22–630 кВт

Переваги:

1. Професійний захист для безпечнішої роботи

• Захист обмеження ходу: Інтегровані функції верхньої/нижньої межі та обмеження уповільнення для обмеження роботи крана в межах заданого діапазону, забезпечуючи безпеку, оптимізуючи режими зупинки та підвищуючи ефективність обладнання.
• Захист від провисання каната: Запобігає нещасним випадкам, спричиненим провисанням каната під час високошвидкісного підйому, несправностями під час прискорення або обривом каната.
• Плавний підйом: Автоматично зменшує швидкість, коли гак піднімає вантаж під час високошвидкісної роботи, забезпечуючи плавний підйом та мінімізуючи вплив на кран.
• Нульовий сервопривід: При роботі в замкнутому контурі блокує двигун на нульовій швидкості, зберігаючи утримання навіть під впливом зовнішньої сили. У разі відмови гальм забезпечує безпечне підвішування або контрольований спуск.
• Захист від зачіпання: Аварійна зупинка, якщо під час підйому виникає несподіваний контакт.
• STO (SIL2): Відключає вихідний крутний момент, щоб запобігти випадковому запуску, дозволяє контролювати систему для швидкого відновлення.
• Захист від короткого замикання гальмівного резистора: Захищає від короткого замикання гальмівного резистора з надвисоким крутним моментом.

2. Безпечний та надійний, без повзучого руху

• Спеціальна логіка гальмування: Інтегрована перевірка крутного моменту гарантує, що гальмо відпускається лише після створення достатнього крутного моменту.
• Високий крутний момент на низькій частоті: вектор PG: 0 Гц/200%, вектор простору: 0,5 Гц/150% номінального крутного моменту.

3. Простота використання

• Відмінна адаптивність до навантаження: Алгоритм, специфічний для підйому, адаптує крутний момент до різних навантажень.
• Макроси, специфічні для крана: Налаштування параметрів одним клацанням миші для підйомних застосувань.
• Перемикання відкритого/замкнутого контуру одним клацанням миші: Швидке відновлення після відмови енкодера без впливу на час виконання.
• Кілька режимів керування: Підтримка режимів керування джойстиком, моторизованим потенціометром, дистанційним керуванням та керуванням через зв'язок.

4. Керування обертанням баштового крана

• Контроль проти вихрових струмів: Усуває вихрові струми під час обертання, що дозволяє швидке реверсивне гальмування та позиціонування на низькій швидкості.
• Плавне керування обертанням: Вбудований алгоритм забезпечує стабільну роботу та підвищену ефективність.

5. Зниження витрат та підвищення ефективності

• Перемикання двигунів на 3 групи: Знижує витрати завдяки керуванню на основі часу. Параметри макросів автоматично перемикаються навіть у сценаріях master-slave.

6. Підтримка спеціальних двигунів

• Двигун з конічним ротором: регулювання потоку забезпечує швидке керування гальмами та легке налагодження.
• Двигун з подвійною обмоткою: надійне керування з подвійною обмоткою.
• Двигун із зовнішнім ротором: підтримує нецілочисельні передавальні числа з вбудованими стабільними алгоритмами керування.

7. Високоефективна робота

• Функція запобігання коливанню: безсенсорне керування пригнічує коливання для підвищення точності та ефективності.
• Збільшення швидкості при малому навантаженні: оптимізоване керування швидкістю скорочує цикли роботи крана.
• Зупинка позиціонування: замкнутий цикл позиціонування для візків, переміщення та підйомних систем.
• Керування master-slave: забезпечує баланс потужності та синхронізацію швидкості, підтримує гнучкі конфігурації.

Застосування:

• Портове обладнання: Портальні, контейнерні та корабельні крани.
• Заводське підйомне обладнання: Мостові та козлові крани в цехах.
• Будівельна техніка: Баштові крани та багатофункціональні бурові установки.
• Гірничодобувна промисловість: Шахтні підйомники та конвеєрні системи.
• Складська логістика: Автоматизовані штабелери у стереоскопічних складах.


Технічні характеристики:
