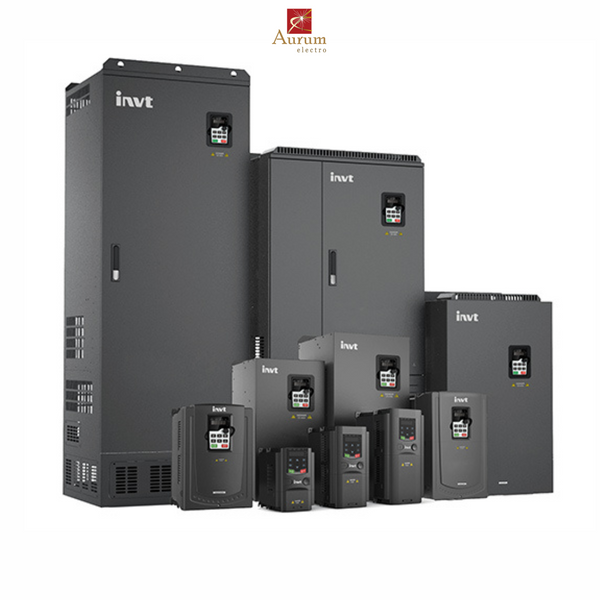

GD 200A – інвертор з векторного управління нового покоління.
GD 200A – дане обладнання здатне забезпечити високу продуктивність та призначене для керування асинхронними двигунами змінного струму без датчика зворотного зв'язку із застосуванням методів та систем векторного керування. Інвертор GD 200A володіє функціями, що гарантують надійність, стабільність та неперевершену адаптивність у процесі експлуатації. GD 200A – це бюджетніший варіант порівняно зі своїм аналогом GD200.
Дана серія перетворювачів частоти оснащена більш ефективною системою охолодження, а також покращеним апаратним та програмним забезпеченням. Більше того, зменшено час спрацьовування захисту від короткого замикання навантаження. Інвертор GD 200A підтримує загальну шину постійного струму, має додаткові функції керування насосами.
Діапазон напруги:
- AC 3PH 220V(-15%)–240V(+10%)
- AC 3PH 380V(-15%)–440V(+10%)
- AC 3PH 520V(-15%)–690V(+10%)
Переваги:
- Чудова продуктивність при роботі з векторним керуванням у відкритому контурі;
- Відмінне співвідношення напруги та управління струмом;
- Багаторазовий захист пристроїв;
- Просте керування при використанні їх у системах водопостачання;
- Наявність різних режимів гальмування;
- Вбудований ПЛК, ПІД-регулятор, багатоступінчастий розгін;
- Наявність портів та терміналів зв'язку з широким функціоналом для різних застосувань;
- Наявність сертифіката CE та відповідність стандарту EMC;
- Незалежна конструкція повітроводу;
- Варіативність монтажу;
- Простата експлуатації та обслуговування.
- Вбудований порт RS-485, а також підтримка загальної шини постійного струму та додатковий вбудований гальмівний блок при використанні потужності 30 кВ.
Застосування:
Нафтовидобувна та переробна промисловість, гірнича промисловість, системи опалення, вентиляції та кондиціювання, системи водопостачання, повітряні компресори та масляні насоси, екструдери, дробильне обладнання та шредери, конвеєрні лінії та транспортери.
Технічні характеристики:
|
Категорія
|
Функція
|
Характеристика
|
|
Вхід (Input)
|
Вхідна напруга (В)
|
AC 3PH 220V(-15%)–240V(+10%)
AC 3PH 380V(-15%)–440V(+10%)
AC 3PH 520V(-15%)–690V(+10%)
|
| |
Вхідний струм (А)
|
Див. номінальне значення продукту
|
| |
Вхідна частота (Гц)
|
50 Гц або 60 Гц; Допустимий діапазон: 47–63 Гц
|
|
Вихід (Output)
|
Вихідна напруга (В)
|
0 – Вхідна напруга
|
| |
Вихідний струм (А)
|
Див. номінальне значення продукту
|
| |
Вихідна потужність (кВт)
|
Див. номінальне значення продукту
|
| |
Вихідна частота (Гц)
|
0–400 Гц
|
|
Технічне керування
|
Режим керування
|
SVPWM, SVC
|
| |
Тип двигуна
|
Асинхронний двигун
|
| |
Коефіцієнт швидкості
|
Асинхронний двигун 1:100 (SVC)
|
| |
Точність керування швидкістю
|
±0.2% (безсенсорне векторне керування)
|
| |
Коливання швидкості
|
±0.3% (безсенсорне векторне керування)
|
| |
Відгук моменту
|
<20 мс (безсенсорне векторне керування)
|
| |
Точність керування моментом
|
10% (безсенсорне векторне керування)
|
| |
Пусковий момент
|
Асинхронний двигун: 0.5 Гц / 150% (SVC)
|
| |
Перевантажувальна здатність
|
Тип G: 150% — 1 хв; 180% — 10 с; 200% — 1 с
Тип P: 120% — 1 хв; 150% — 10 с; 180% — 1 с
|
|
Керування роботою
|
Налаштування частоти
|
Цифрове, аналогове, імпульсне, багатошвидкісне, просте ПЛК, ПІД-регулювання, MODBUS.
|
| |
Авторегулювання напруги (AVR)
|
Автоматичне підтримання стабільної напруги при коливаннях мережі
|
| |
Захист від несправностей
|
Понад 30 функцій захисту: перевантаження по струму, перенапруга, знижена напруга, перегрів, обрив фази тощо.
|
| |
Відстеження швидкості
|
Плавний перезапуск двигуна, що обертається (для моделей 004G/5R5P і вище)
|
| Периферійний інтерфейс |
Роздільна здатність аналогового входу клем |
≤ 20 мВ |
| |
Роздільна здатність дискретного входу клем |
≤ 2 мс |
| |

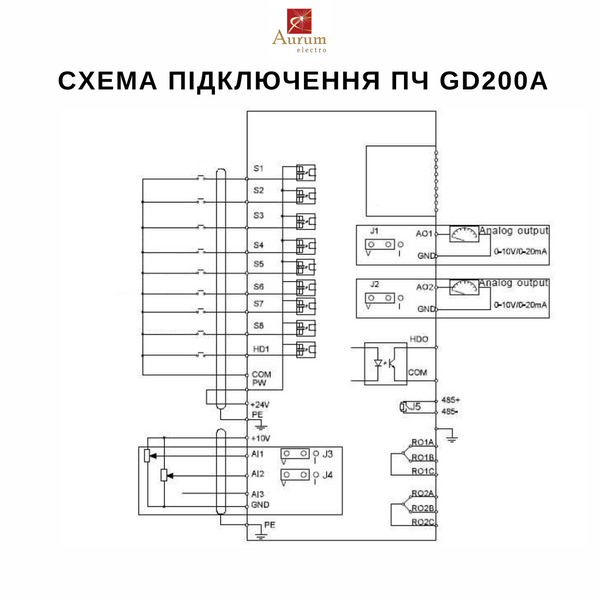

Аналоговий вхід |
1 канал (AI2) 0–10 В / 0–20 мА та 1 канал (AI3) -10...+10 В |
| |
Аналоговий вихід |
2 канали (AO1, AO2) 0–10 В / 0–20 мА |
| |
Цифровий (дискретний) вхід |
8 каналів загального призначення, макс. частота: 1 кГц, внутрішній опір: 3,3 кОм;
1 високошвидкісний канал, макс. частота: 50 кГц;
|
| |
Цифровий (дискретний) вихід |
1 високошвидкісний імпульсний вихід, макс. частота: 50 кГц;
1 вихід із відкритим колектором (клема Y);
|
| |
Релейний вихід |
2 канали програмованих релейних виходів:
RO1A — НР, RO1B — НЗ, RO1C — загальний;
RO2A — НР, RO2B — НЗ, RO2C — загальний;
Здатність контактів: 3A/AC250V, 1A/DC30V
|
| Інше |

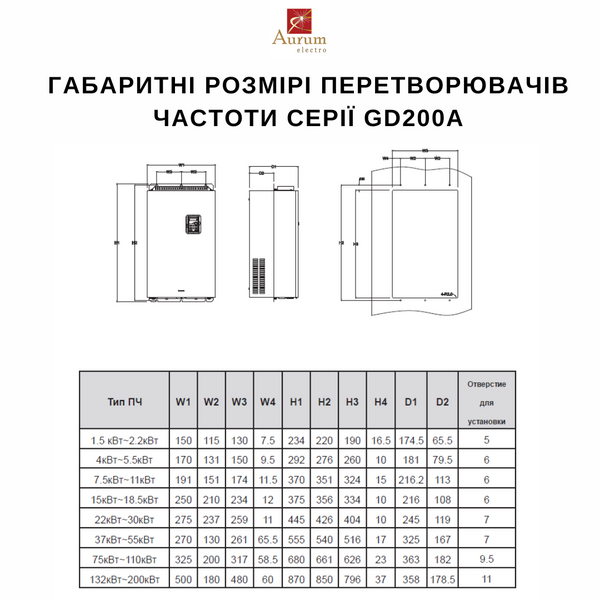

Спосіб монтажу |
Настінний, фланцевий та підлоговий |
| |
Температура робочого середовища |
-10...50°C. При температурі вище 40°C необхідне зниження номінальних характеристик на 1% на кожен додатковий 1°C. |
| |
Ступінь захисту |
IP20 |
| |
Охолодження |
Повітряне охолодження |
| |
Рівень забруднення |
Рівень 2 |
| |
Гальмівний модуль |
Вбудований для моделей 030G/037P і нижче;
Зовнішній для інших моделей.
|
| |
ЕМС-фільтр |
Продукція серії 380В відповідає вимогам IEC61800-3 C3;
Зовнішній додатковий фільтр: відповідає вимогам IEC61800-3 C2.
|
