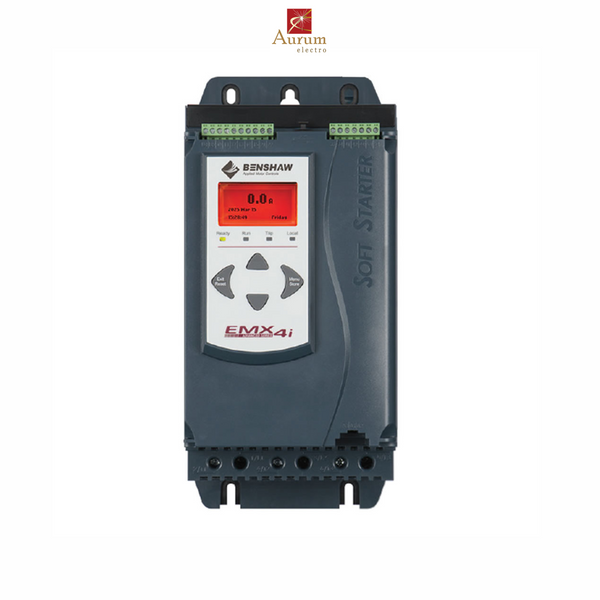

Загальні характеристики:
|
|
| Діапазон струму |
24 А – 1250 А (номінальний)
|
| Підключення двигуна |
Лінійне або всередину трикутника
|
| Байпас |
Вбудований внутрішній
|
|
Живлення:
|
|
|
Мережева напруга (L1, L2, L3)
|
|
| — EMX4i-xxxx-V5 |
200 В змінного струму (VAC) – 525 В змінного струму (VAC) (+ 10%)
|
| — EMX4i-xxxx-V7 |
380 В змінного струму (VAC) – 690 В змінного струму (VAC) (+ 10%)
|
|
Керуюча напруга (A1, A2, A3)
|
|
| — EMX4i-xxxxX-xx-C1 (A1, A2) |
110 В змінного струму – 120 В змінного струму (+10% / -15%), 600 мА
|
| — EMX4i-xxxxX-xx-C1 (A2, A3) |
220 В змінного струму – 240 В змінного струму (+10% / -15%), 600 мА
|
| — EMX4i-xxxxX-xx-C2 (A1, A3) |
24 В змінного/постійного струму (VAC/VDC) (± 20%), 2.8 А
|
| Частота мережі |
50 Гц – 60 Гц (± 5%)
|
| Номінальна напруга ізоляції відносно землі |
690 В змінного струму (VAC)
|
| Номінальна імпульсна витримувана напруга |
6 кВ |
| Конструктивне виконання (форма) |
З байпасом або безперервне, напівпровідниковий пускач двигуна, форма 1
|
|
Стійкість до короткого замикання
|
|
| Координація з напівпровідниковими запобіжниками |
Тип 2 (Type 2) |
| Координація із запобіжниками високої розривної здатності (HRC) |
Тип 1 (Type 1) |
|
Електромагнітна сумісність
|
|
|
(Відповідає Директиві ЄС 2004/108/EC)
|
|
| Завадостійкість |
IEC 60947-4-2 |
| Електромагнітне випромінювання |
IEC 60947-4-2 Клас B
|
|
Розсіювання тепла
|
|
| Під час запуску |
4.5 Вт на ампер
|
|
Під час роботи
|
|
| — EMX4i-0024B ~ EMX4i-0052B |
≤ 35 Вт приблизно (approx.)
|
| — EMX4i-0064B ~ EMX4i-0135B |
≤ 50 Вт приблизно (approx.)
|
| — EMX4i-0184B ~ EMX4i-0250B |
≤ 120 Вт приблизно (approx.)
|
| — EMX4i-0352B ~ EMX4i-0580B≤ |
≤ 140 Вт приблизно (approx.)
|
| — EMX4i-0835B ~ EMX4i-1250B |
≤ 180 Вт приблизно (approx.)
|
| — EMX4i-0190C ~ EMX4i-1220C |
4.5 Вт на ампер (4.5 watts per ampere)
|
|

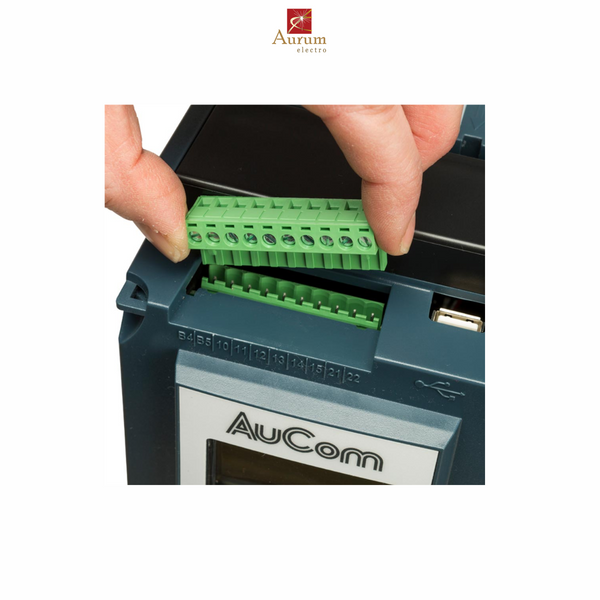

Входи
|
|
| Номінальні параметри входів |
Активні 24 В постійного струму (VDC), приблизно 8 мА
|
| Термістор двигуна (B4, B5) |
Спрацьовування >3.6 кОм, скидання <1.6 кОм
|
|
Виходи
|
|
| Релейні виходи |
10 А при 250 В змінного струму (VAC) резистивне навантаження, 5 А при 250 В змінного струму (VAC) індуктивне AC15 (pf 0.3)
|
| — Головний контактор (33, 34) |
Нормально відкритий
|
| — Релейний вихід A (41, 42, 43) |
Перекидний контакт
|
| — Релейний вихід B (53, 54) |
Нормально відкритий
|
|
Аналоговий вихід (21, 22)
|
|
| — Максимальне навантаження |
600 Ом (12 В постійного струму @ 20 мА)
|
| — Точність |
± 5% |
|
Умови навколишнього середовища
|
|
| Робоча температура |
від -10 °C до 60 °C, вище 40 °C із погіршенням номінальних параметрів
|
| Робоча висота над рівнем моря |
0 – 1000 м, вище 1000 м із погіршенням номінальних параметрів
|
| Температура зберігання |
від -25 °C до 60 °C
|
| Вологість |
від 5% до 95% відносної вологості
|
| Ступінь забруднення |
Ступінь забруднення 3
|
| Вібрація |
IEC 60068-2-6 |
|
Ступінь захисту
|
|
| — EMX4i-0024B ~ EMX4i-0135B |
IP20 |
| — EMX4i-0184B ~ EMX4i-1250B |
IP00 |
| — EMX4i-0190C ~ EMX4i-1220C |
IP00 |
|
Сертифікація
|
|
| CCC |
GB 14048.6 |
| CE |
EN 60947-4-2 |
| C-UL |
C22.2 No. 60947-4-2
|
| UL |
60947-4-2 |
|
Морські сертифікати
|
|
| — Lloyds |
Lloyds Marine No 1 Specification
|
| — ABS |
Steel Vessel Rules 2010
|
| RCM |
IEC 60947-4-2 |
