| Загальні характеристики |
|

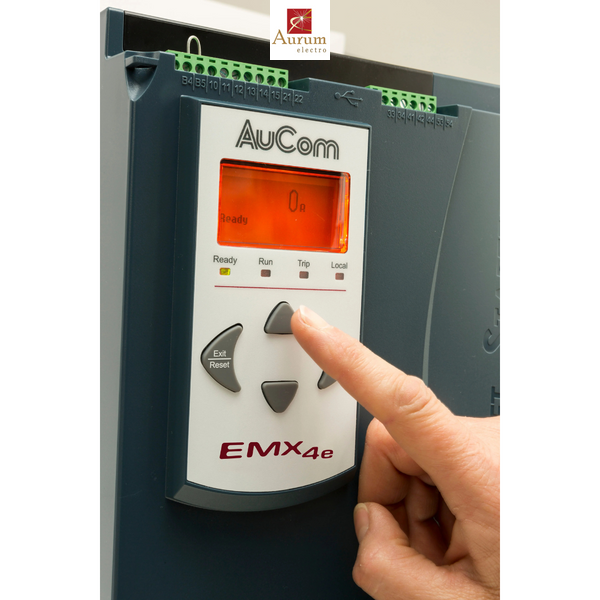

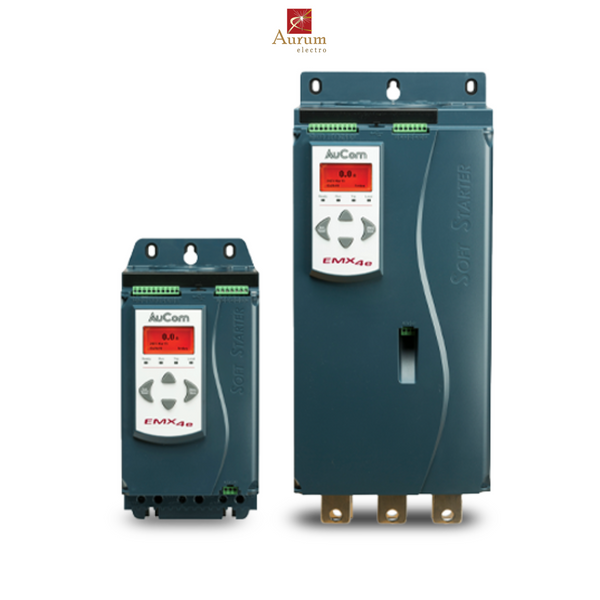

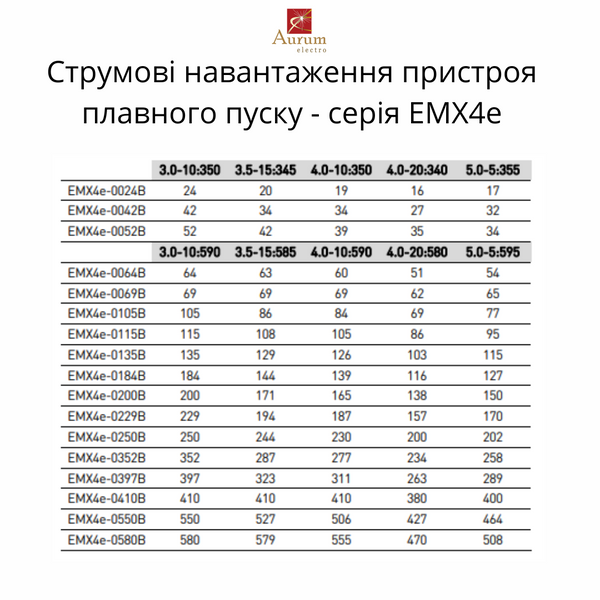

| Діапазон струму |
24 A – 580 A (номінальний) |
| Підключення двигуна |
Лінійне |
| Байпас (обхідний контур) |
Вбудований внутрішній |
| Живлення |
|
| Мережева напруга (L1, L2, L3) |
|
| * EMX4e-xxxx-V5 |
200 В змінного струму (VAC) – 525 В змінного струму (VAC) [+ 10%]
|
| * EMX4e-xxxx-V7 |
380 В змінного струму (VAC) – 600 В змінного струму (VAC) [+ 10%]
|
| Керуюча напруга (A1, A2, A3) |
|
| * EMX4e-xxxxB-xx-C1 (A1, A2) |
110 В змінного струму – 120 В змінного струму (+10% / -15%), 600 мА
|
| * EMX4e-xxxxB-xx-C1 (A2, A3) |
220 В змінного струму – 240 В змінного струму (+10% / -15%), 600 мА
|
| * EMX4e-xxxxB-xx-C2 (A1, A3) |
24 В змінного/постійного струму (VAC/VDC) (± 20%), 2.8 А
|
| Частота мережі |
від 50 Гц до 60 Гц (± 5%) |
| Номінальна напруга ізоляції відносно землі |
600 В змінного струму (VAC) |
| Номінальна імпульсна напруга, що витримується |
6 кВ |
| Тип конструкції (форма) |
Напівпровідниковий пускач двигуна з байпасом або безперервної дії, форма 1
|
|
Здатність витримувати коротке замикання
|
|
| Координація з напівпровідниковими запобіжниками |
Тип 2 |
| Координація із запобіжниками з високою розривною здатністю (HRC) |
Тип 1 |
|
Електромагнітна сумісність
|
|
|
(Відповідно до Директиви ЄС 2004/108/EC)
|
|
| Завадостійкість (EMC Immunity) |
IEC 60947-4-2 |
| Електромагнітне випромінювання (EMC Emissions) |
IEC 60947-4-2 Клас B |
|
Розсіювання тепла
|
|
| Під час запуску |
4.5 Вт на ампер |
| Під час роботи: |
|
| * EMX4e-0024B ~ EMX4e-0052B |
≤ 35 Вт приблизно |
| * EMX4e-0064B ~ EMX4e-0135B |
≤ 50 Вт приблизно |
| * EMX4e-0184B ~ EMX4e-0250B |
≤ 120 Вт приблизно |
| * EMX4e-0352B ~ EMX4e-0580B |
≤ 140 Вт приблизно |

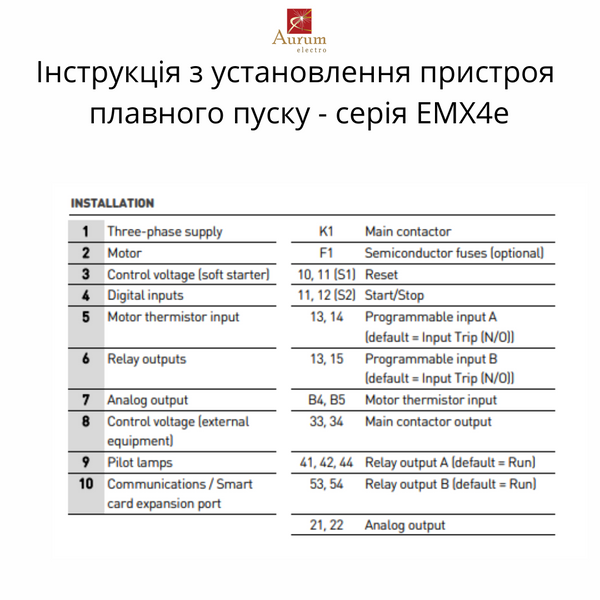

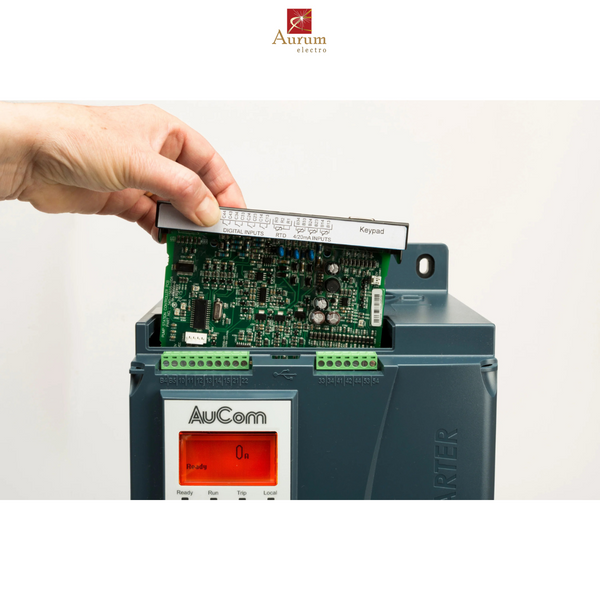

| Входи |
|
| Параметри входів |
Активний 24 В постійного струму (VDC), приблизно 8 мА
|
| Термістор двигуна (B4, B5) |
Спрацьовування > 3.6 кОм, скидання < 1.6 кОм |
| Виходи |
|
| Релейні виходи |
10 А при 250 В змінного струму (VAC) резистивного навантаження, 5 А при 250 В змінного струму (VAC), AC15 cos φ 0.3
|
| * Головний контактор (33, 34) |
Нормально розімкнений (Normally open) |
| * Релейний вихід A (41, 42, 43) |
Перекидний контакт (Changeover) |
| * Релейний вихід B (53, 54) |
Нормально розімкнений (Normally open) |
| Аналоговий вихід (21, 22) |
|
| Максимальне навантаження |
600 Ом (12 В постійного струму (VDC) при 20 мА)
|
| Точність |
± 5% |
|
Умови навколишнього середовища
|
|
| Робоча температура |
від -10 °C до 60 °C, вище 40 °C зі зниженням номінальних параметрів (derating)
|
| Висота над рівнем моря |
0 - 1000 м, вище 1000 м зі зниженням номінальних параметрів (derating)
|
| Температура зберігання |
від -25 °C до 60 °C |
| Вологість |
від 5% до 95% відносної вологості |
| Ступінь забруднення |
Ступінь забруднення 3 |
| Вібрація |
IEC 60068-2-6 |
| Ступінь захисту: |
|
| * EMX4e-0024B ~ EMX4e-0135B |
IP20 |
| * EMX4e-0184B ~ EMX4e-0580B |
IP00 |
| Сертифікація |
|
| CCC |
GB 14048.6 |
| CE |
EN 60947-4-2 |
| C-UL |
C22.2 No. 60947-4-2 |
| UL |
60947-4-2 |
| Морські сертифікати: |
|
| * Lloyds |
Специфікація Lloyds Marine No 1 |
| * ABS |
Правила сталевих суден 2010 (Steel Vessel Rules 2010)
|
| RCM |
IEC 60947-4-2 |
