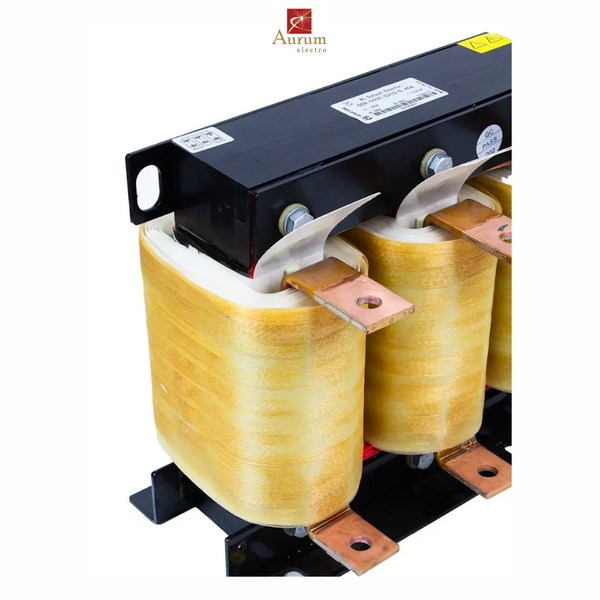

ACL2-1R5-4 Мережевий (вхідний) дросель 1,5 кВт, 3ф, 380В ACL2-1R5-4

Мережевий дросель, також відомий як вхідний дросель, — це пасивний компонент, що складається з котушки індуктивності, яка використовується для захисту перетворювачів частоти (ПЧ) від перешкод у мережі живлення та для зменшення гармонійних спотворень.

Принцип роботи та призначення

Принцип роботи мережевого дроселя базується на його індуктивності. Коли змінний струм проходить через котушку, вона створює магнітне поле, яке протидіє швидким змінам струму. Це допомагає згладити імпульсні струми та зменшити їхній вплив на перетворювач частоти. Основні завдання дроселя:

• Зниження гармонік: Перетворювачі частоти створюють струми з високим вмістом гармонік, що можуть спричинити перешкоди в мережі живлення. Дросель зменшує піковий струм та згладжує вхідний струм, тим самим знижуючи рівень гармонійних спотворень.
• Захист від перенапруг: Він захищає вхідні випрямлячі ПЧ від короткочасних стрибків напруги (піків) та перехідних процесів, що можуть виникнути в мережі.
• Збільшення ресурсу ПЧ: Зменшуючи теплові навантаження на вхідні компоненти, дросель збільшує термін служби перетворювача.
• Зниження електромагнітних перешкод (ЕМП): Використання дроселя допомагає знизити ЕМП, що можуть впливати на інше обладнання, підключене до тієї ж мережі.

Випадки, коли потрібен мережевий дросель

Мережеві дроселі не завжди є обов'язковими, але їх використання настійно рекомендовано в певних ситуаціях:

• Велика потужність перетворювача: Для ПЧ потужністю понад 15 кВт, де струми є значними, дросель допомагає уникнути перевантажень та перегріву.
• Низький імпеданс мережі: Якщо мережа живлення має низький внутрішній опір (наприклад, поблизу потужних трансформаторних підстанцій), це може призвести до високих пікових струмів при вмиканні ПЧ. Дросель додає додатковий опір та обмежує ці струми.
• Кілька ПЧ на одній лінії: Коли кілька перетворювачів підключені до однієї мережі, вони можуть взаємно створювати гармонічні спотворення, що посилюються. Дроселі ізолюють їх один від одного.
• Чутливе обладнання: Якщо поблизу працюють інші електронні пристрої, чутливі до ЕМП (наприклад, телекомунікаційне обладнання, медичні прилади), дросель зменшує перешкоди та запобігає їхньому негативному впливу.

Висновок

Використання мережевого дроселю є виправданим заходом для захисту, підвищення надійності та довговічності перетворювача частоти, а також для покращення якості електроенергії в мережі. Вхідний дросель є важливим компонентом для створення стабільної та ефективної системи керування електродвигуном.
